防腐耐酸砖是防腐工业专用陶瓷，很多的瓷砖经销商对这个行业了解甚少，有时候你找到的代理商你看似很专业，但其实是你一边问他们，他们一边问我们。做防腐耐酸砖行业的既要了解耐酸砖也要懂耐酸砖施工还要熟悉耐酸砖的粘贴材料及使用环境。所以你绕了一大圈，还是我们在做，那你为什么要兜兜转转绕圈子到后来，钱没少花还浪费了大把的时间呢？
我们能为您做的
1.所有现货耐酸砖即定即发，发货周期短；
2.免费邮寄样品，先看后买，解您***；
3.自产自销，底价销售，给您优惠；
4.专业耐酸砖售后服务团队支持，可以质保。
耐酸砖防腐工程生产厂家，主要生产耐酸砖，耐酸瓷板，透水砖，盲道砖，耐酸胶泥，环氧胶泥，呋喃胶泥。耐酸防腐工程施工。
耐酸砖主要型号规格:
名 称 规 格 名 称 规 格
标准砖 230*113*65 耐酸瓷板 180*110*15-30
矩形砖 230*65*65 耐酸瓷板 150*150*15-30
横楔砖 230*113*55/65 耐酸瓷板 150*70*15-30
横楔砖 230*113*25*65 耐酸瓷板 100*100*10
竖楔砖 230*113*55/65 耐酸瓷板 80*80*10
竖楔砖 230*113*25*65 耐酸瓷板 50*50*10
6.耐酸瓷板主要技术指标
吸水率（重量***比） % 4.2-4.7 ASTM
热稳定性 950-20℃ 30次不裂 DIN
弹性模量 MPa 2138 DIN
抗压强度 MPa 123 DIN
导热系数（400℃） W/m.k 1.175 DIN
热膨胀系数（1000℃） 1/℃ 3.2×10-6 DIN
热膨胀率（1000℃） % 0.31 DIN
耐酸度 % 98.7 DIN
磨损度 g/cm2 0.06 JC260-80

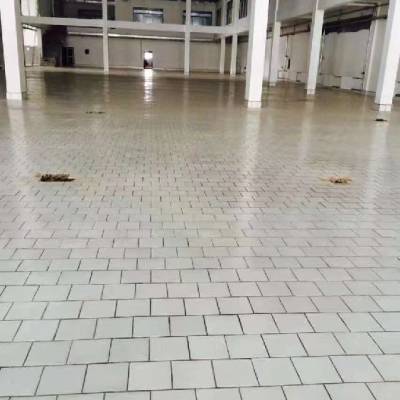

耐酸砖是什么砖?相信大家都不是很了解吧，从字面上的意思理解的话就是耐酸性能的砖。常规的耐酸瓷砖应用在化工、医药、石油等带有化学的场地。随着环境的日渐污染，大城市的户外也纷纷采用了耐酸砖。那么耐酸砖是怎么制成的呢?耐酸砖的主要特点又是什么呢?下面将为大家一一解说下。
耐酸砖是什么? 耐酸砖主要原料是石英、长石，二氧化硅，经过高温焙烧而成的，具有耐腐蚀的材料。它在常温下不容易被氧化，可以耐住任何浓度的碱性介质，对盐酸、、硝酸、温氯盐水具有优良的抗腐能力。但是其不奶温度高的熔融碱。耐酸砖被广泛用在化工、石油、电力、造纸、冶金、化纤制药、果汁、电镀室等防腐领域上，在地下污水道也可以发挥其高效耐腐蚀的能力。
耐酸砖的优点 1、吸水率低 耐酸砖因为是石英、粘土等材料烧制而成的，因此和普通砖一样，吸附水的能力是非常低的，可以作为防水地面装饰材料。在选择瓷砖的时候，防水性能是消费者选择它的重要原因之一，尤其在经常有水的地面，就可以起到很好的保护作用，基本都会用到。 2、高强度、高耐磨 耐酸砖的瓷砖强度比普通瓷砖来得更高一些，它有着大于100MPA的压强能力，***了受到大力撞击以及高频率踩踏额不会轻易损坏，不影响我们的长久使用。高强度、高耐磨是耐酸砖的特点之一，***了它在长久使用中依然能够完好如意，不会产生美观问题。 3、抗酸碱能力 耐酸砖的耐酸能力为什么这么好呢?上面讲到了，它的原材料是二氧化硅，要知道二氧化硅是有着***耐腐蚀性的，还有瓷砖的吸水率比较低，内部不容易让液体渗透，因此可以在常温下防止多种浓度的碱性物质的腐蚀
三、然后是滴水。把耐酸瓷砖翻转过来背面朝上，在中间滴上一滴水，看水看水在瓷砖背面渗透的速度，速度越快说明瓷砖密度越低，质量就不太好，吸水越慢说明瓷砖的密度较大，质量不错，不知道时间多少的可以参照品牌比较大的质量确实比较好的同时实验，来判断渗透时间。
四、再次是尺量。耐酸瓷砖整齐度可以用肉眼观察，但是变长的***度，平整性，就需要借助仪器了，边长的***度可以用尺量，角度要用直角卡尺测量，还有就是平整性，就是说耐酸瓷砖的整体是否在同一平面内，可以选择在玻璃上测试，或者两块耐酸瓷砖正反面来回调换平铺在一起，看两块中中间是否有空隙，以上各项均比较符合（直角***，平整性好，边距相同）是比较好的，便与施工，而且经久耐用。
五、测试，包括物理测试和化学测试，物理测试是看其硬度用耐酸瓷砖的菱角互相刮花，不出现划痕说明质量不错，如果出现划痕，则品质一般化学测试就是用腐蚀性的如硫酸，火碱的化工产品对表面进行耐腐蚀性测试，一般招标采购可以让厂家送样品，进行长时间测试，***在腐蚀性环境下进行磨损实验，对测试效果比较快。
一）一般规定：
1、呋喃砂浆、呋喃玻璃钢整体面层和呋喃胶泥铺砌的块材面层,应在与面层有关的各项建筑、安装工程施工完毕后进行。
2、施工及养护期间,现场应保持清洁、干燥、通风良好,并应防水、防火、防曝晒。
3、施工环境温度以15～25℃为宜。相对湿度不宜大于80%。环境温度低于10℃时,应对施工场所采取加热保温措施,但不得用明火或蒸汽直接加热。
（二）对施工基层的要求
1、水泥砂浆或混凝土基层应符合下列要求:
（1）基层必须坚固密实平整,但不应压光;基层表面不应有起砂、起壳、裂缝、蜂窝、麻面及油污等现象.
（2）基层宜采用人工、机械、化学等方法除去表层松软和不牢固部分.
（3）在20毫米基层深度内的含水率,不应大于6%.
注:树脂材料采用湿固化型固化剂时,可不受此限.
（4）基层坡度应符合设计要求,阴阳角处应做斜面或圆角.平整度以2米直尺检查,其空隙不应大于5毫米.
2、金属结构表面应平整、整洁、干燥.施工前应把锈、焊渣、毛刺、尘土等清除干净.
（三）呋喃树脂材料防腐蚀工程常温下的养护期:地面不应少于7天;贮槽不应少于14天，也可以养护一天后，在400C时恒温4小时，600C恒温22小时，待冷却至室温后使用。
（四）呋喃树脂防腐蚀工程施工前,应根据施工环境温度、湿度、工程特点及原材料等,通过试验选定适宜的施工配合比和施工操作方法,然后再进行大面积施工.
（五）呋喃胶泥、呋喃砂浆、呋喃玻璃钢胶料的配制。
