我们的产品
耐酸砖的主要成分是二氧化硅，并且耐酸砖的二氧化硅含量不得低于60%，但并不是所有的耐酸砖二氧化硅含量都能达到这个标准。只有优质的石英、粘土、长石在高温作用下才能释放中防腐抗酸碱的二氧化硅，通耐酸瓷砖板厂家经过多年苦心研究创新性的在耐酸瓷砖中添加了氧化钠、氧化钾、氧化钙、氧化镁、氧化铝等众多耐酸碱的物质。因此，硕通耐酸砖厂生产的耐酸瓷砖才具有了更加优良的抗酸碱性能。

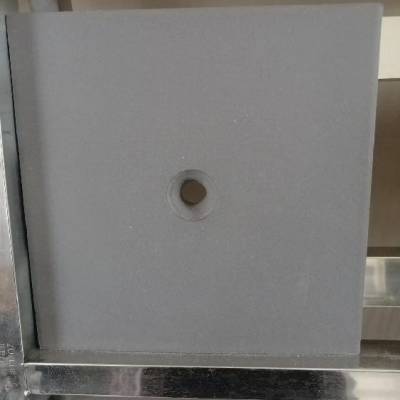

通耐酸砖常用规格：
素面/釉面150*75*15/20/30mm 88块/平方?
素面/釉面150*150*15/20/30mm 44块/平方
素面/釉面200*200*15/20/30mm 25块/平方?
素面/釉面300*300*15/20/30mm 11块/平方
素面/釉面 400*400*20 mm 6块/平方
标准砖 230*113*15/20/30/40/50/60mm 38块/平方
我们的优势
我们的优势
国内那么多耐酸砖厂家，为什么千挑万选选中我们？
1.专注耐酸砖生产研发二十余年，是国内耐酸砖的先驱企业；
2.安钢、武钢、等国内大型企业的选择；
3.宝钢湛江钢铁***供货商；
4.付款当天发货，***城市可隔天送达；
5.企业先后多次获得消费者***产品、国家***检测质量合格产品等殊荣；
6.多次获得省、市、县优质企业称号。
我们坚持的原则
1.所有耐酸砖产品必须款到发货；
2.严格按照耐酸砖购销合同履行责任和义务；
3.所有出库耐酸砖产品必须有当班质检员检验合格签字后方可出库；
4.装车耐酸砖产品必须由装卸班当班质检员二次抽检合格后可出厂。
请您听我们说
一、首先看。耐酸瓷砖的颜色一定要均匀，表面光洁度及平整度要好，不能有凹凸感，四周边线整齐，边角都不能有缺陷，不能缺棱少角，可以拿起来像木匠那样，对准一条线用肉眼看，否则会影响施工，即使勉强能做到装修使用，也会因瓷砖和瓷砖之间的缝隙太大而影响使用寿命。
二、其次是听。用手指轻弹，声音比较清脆悦耳，则说明瓷化度很高，质量不错。如果声音比较沉闷，像武侠小说上说的如击败革、声音浑浊，这样的耐酸瓷砖质量就不怎么样了。
一）一般规定：
1、呋喃砂浆、呋喃玻璃钢整体面层和呋喃胶泥铺砌的块材面层,应在与面层有关的各项建筑、安装工程施工完毕后进行。
2、施工及养护期间,现场应保持清洁、干燥、通风良好,并应防水、防火、防曝晒。
3、施工环境温度以15～25℃为宜。相对湿度不宜大于80%。环境温度低于10℃时,应对施工场所采取加热保温措施,但不得用明火或蒸汽直接加热。
（二）对施工基层的要求
1、水泥砂浆或混凝土基层应符合下列要求:
（1）基层必须坚固密实平整,但不应压光;基层表面不应有起砂、起壳、裂缝、蜂窝、麻面及油污等现象.
（2）基层宜采用人工、机械、化学等方法除去表层松软和不牢固部分.
（3）在20毫米基层深度内的含水率,不应大于6%.
注:树脂材料采用湿固化型固化剂时,可不受此限.
（4）基层坡度应符合设计要求,阴阳角处应做斜面或圆角.平整度以2米直尺检查,其空隙不应大于5毫米.
2、金属结构表面应平整、整洁、干燥.施工前应把锈、焊渣、毛刺、尘土等清除干净.
（三）呋喃树脂材料防腐蚀工程常温下的养护期:地面不应少于7天;贮槽不应少于14天，也可以养护一天后，在400C时恒温4小时，600C恒温22小时，待冷却至室温后使用。
（四）呋喃树脂防腐蚀工程施工前,应根据施工环境温度、湿度、工程特点及原材料等,通过试验选定适宜的施工配合比和施工操作方法,然后再进行大面积施工.
（五）呋喃胶泥、呋喃砂浆、呋喃玻璃钢胶料的配制。
1. 使用干绵布或砂纸将接着面的灰尘、油污、铁锈等除去，再以丙酮或三氯乙烯等清洗剂擦拭，以清洁接着表面。 2. 拧开前盖，按以上说明的取重量比例A剂+的B剂充分搅拌均匀即可使用(A:B=2:1)；为了***使用的效果，也可抽了真空再进行使用。 3. 注意在可操作时间内用完内必需用完，否则会凝固，导致浪费材料，24小时后可得到***强度。 4. 涂胶后.常温下2~6小时固化40度~50度1~3小时固化;涂胶24小时后使用;十天后粘力更佳。阴冷潮湿天，需15~25度室温里粘接为好。 5.粘接直面.倒挂面时.涂胶后必须用不干胶纸帮贴.或用502胶水定位。环氧树脂胶配方环氧树脂AB胶是由环氧树脂为基的双组分耐高温胶粘剂，主要适用于耐高温金属、陶瓷等的胶接。其使用温度工作温度为-50～+180℃，短时可达+250℃。 应用 环氧树脂胶黏剂应用十分广泛，可粘接各种金属及合金，陶瓷、玻璃、木材、纸板、塑料、混凝土、石材、竹材等非金属材料，亦可进行金属与非金属材料间的粘接。对未经处理的聚乙烯、聚丙烯、聚四氟乙烯、聚苯乙烯、聚氯乙烯等塑料则无粘接性，对于橡胶、皮革、织物等软质材料的粘接能力也很差。除了粘接(普通粘接和结构粘接)之外，环氧树脂胶还能用于浇铸、密封、嵌缝、堵漏、防腐、绝缘、导电、固定、加固、修补等，广泛用于航空、航天、车船、铁路、机械、兵器、化工、轻工、水利、电子电气、建筑、医疗、文体用品、工艺美术、日常生活等领域。 稀释剂的选择 稀释剂可分为活性与非活性稀释剂，通常的溶剂称为非活性稀释剂，它们不与环氧树脂、固化剂反应纯属物理掺渗，随固化反应而挥发，因此会给树脂固化物留下孔隙，使收缩率增大，严重时将影响固化物的性能，因此不能用于较厚涂层。虽然也有使用高沸点的液体，如增塑剂如邻苯二甲酸二丁酯、磷酸***酯等物质，但存在迁移和渗出倾向，尤其在浸入液体和溶剂后抽出现象非常明显，而且较大的面张力会严重影响材料的流平性和表面较果。 适用范围 一般可在-60～100°C使用，采用新型树脂、特殊固化剂和填料可配制出耐***温胶(-196°C)、耐高温胶(350°C)、导电、导磁、导热、点焊、应变、光敏、阻燃、水下胶等特种胶黏剂。毒性较低，无生理副作用，对人体无害，可配制出气味小、***性的环保型胶黏剂。韧性不佳，脆性较大，通常要进行增韧改性。 注意事项 1. ***戴编织手套或橡胶手套使用胶水，以免不小心弄脏手。 2. 皮肤接触时以肥皂清洗就可以了，一般不会伤手，假如眼睛不小心接触到时，马上用大量清水冲洗，严重者请及时就医。 3. 请在大量使用时工作场所应保持通风且防止烟火。 4. 当有大量泄漏时先打开窗户通风，且注意烟火，再用沙子填盖后，再进行清除。 [1]
也许你不是从事建筑方面的的人士，也并不了解耐酸胶泥是什么东西。其实耐酸胶泥在工业中是一个很常见的物品，并且它在工业中也发挥着很大的作用，尤其是在一些建筑物中，几乎大部分的工厂和工地都会用它作为一种粘结材料。它使用起来非常的方便快捷，效果也非常***，粘结作用也非常强，因此受到了许多消费者的喜欢。那么我们该如何使用耐酸胶泥呢？在铺贴耐酸砖时我们有什么更便捷的方法以及有什么注意事项呢？接下来让我们了解一下它吧！
当我们在铺贴耐酸砖之前，我们首先要对它的表面进行处理，除去表面的油污以及灰尘等物质，并且用吸尘器或刷子把灰尘全部掉。接下来我们要对混凝土以及胶泥进行检查，检验它们是否是按照相关的规定或标准进行调配，待检验合格后才可以进行施工。所选取的混凝土表面要坚固，平整，不应存在一些毛糙等直观就可以看到的缺陷。在正常的情况下我们可以粘五十到一百平方米的耐酸砖，施工人员也可以根据业务或者施工时的环境配合业主进行调整。
